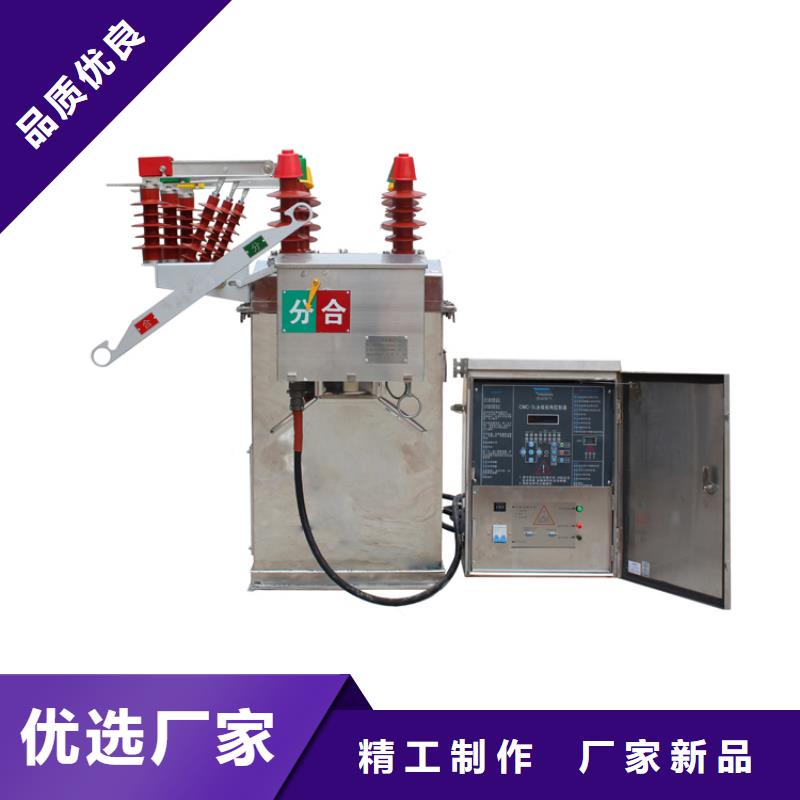

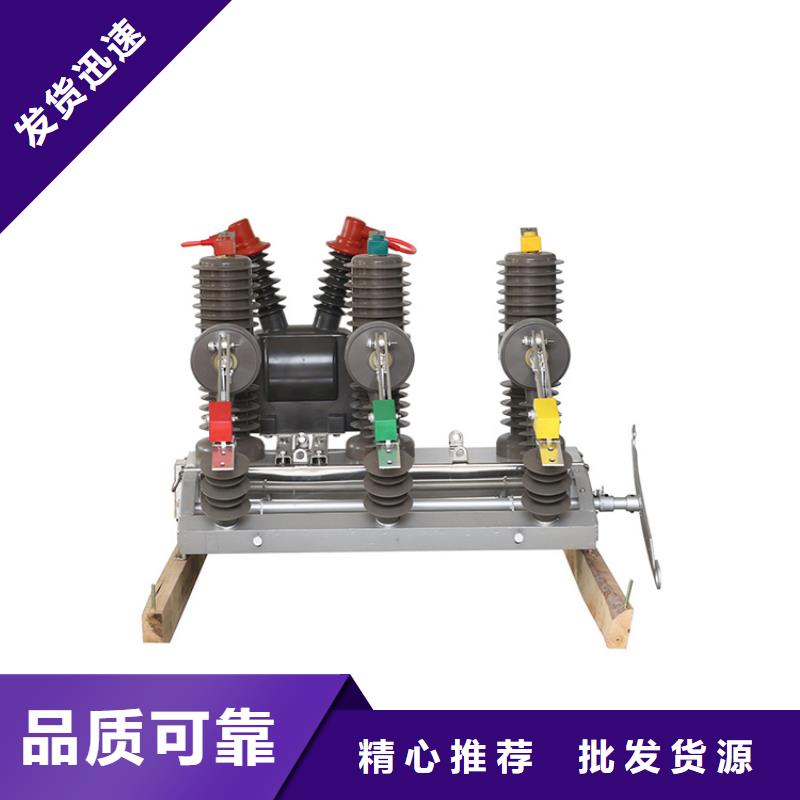

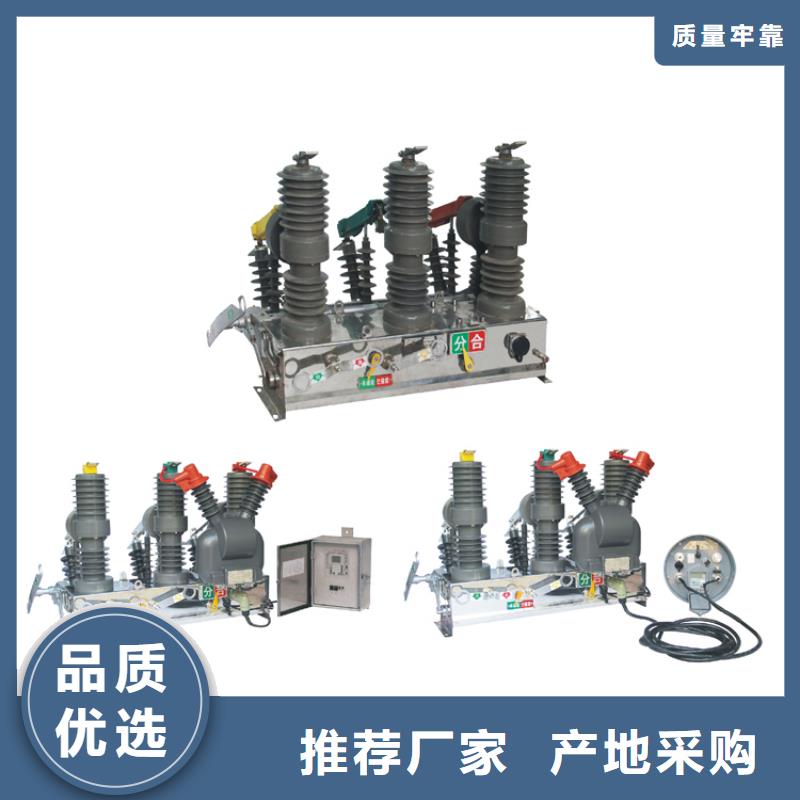

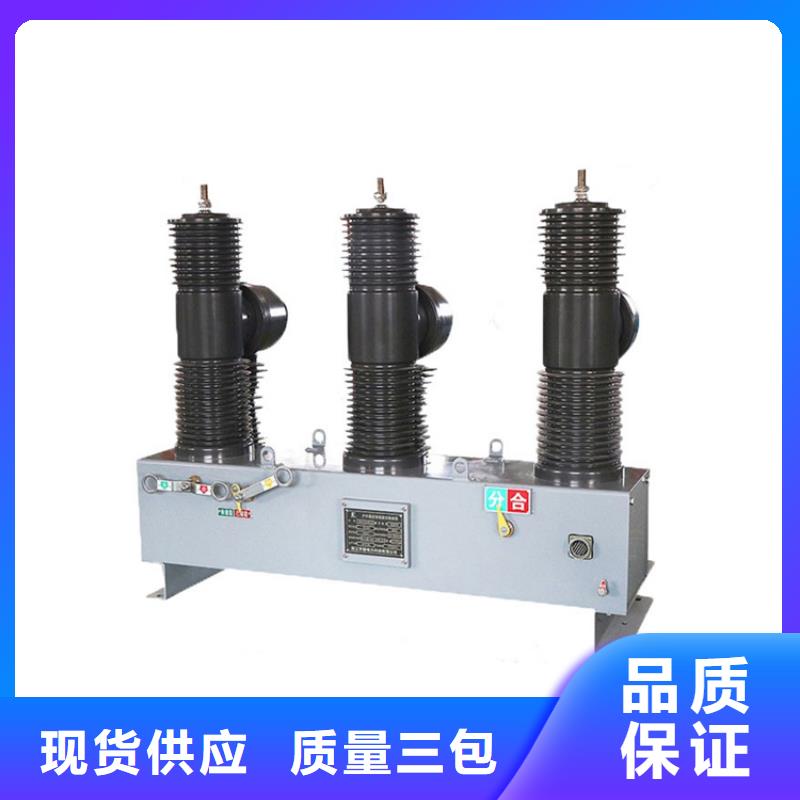

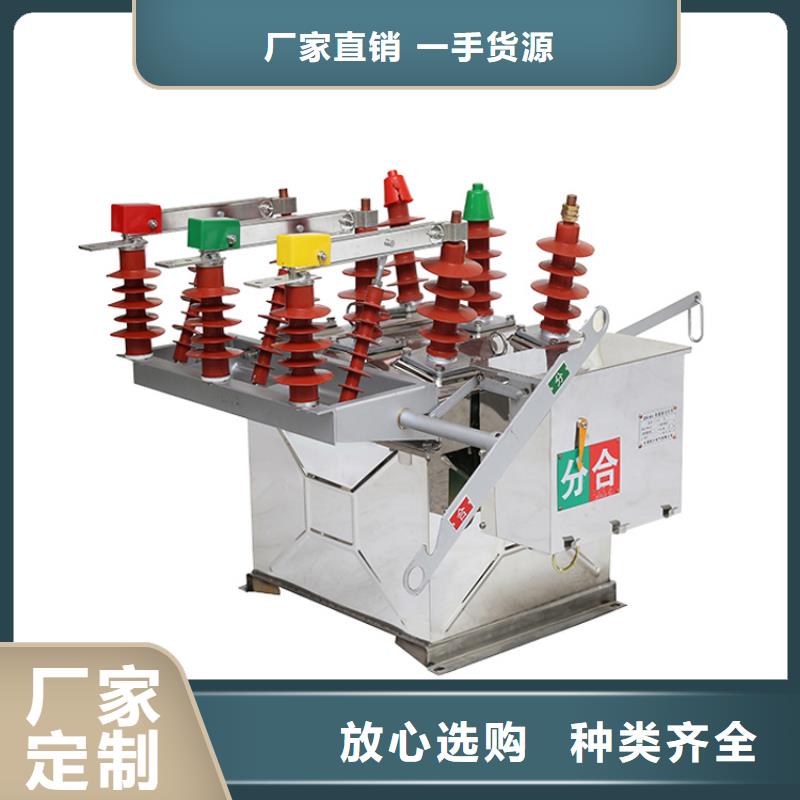

娄底ZW8M-12/1250真空断路器樊高电气

国内主要依据标准： JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 DL403-91《10～35kV户内高压断路器订货技术条件》 这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准： (1)绝缘水平：试验电压IEC中国 1min工频耐压(kV)2842(极间、极对地)48(断口间) 1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间) (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。 2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。 工作原理 真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。 技术参数 播报 编辑 参数名称单位型号 ZN28-12/1250-20ZN27-12/1250-31.5ZN27A-12/3150-40 电压参数 额定电压kV10 电压11.5 绝缘水平 工频耐压极间、极对地42 断口间48 冲击耐压极间、极对地75 断口间84 电流参数额定电流A125012503150 额定短路开断kA2031.540 额定峰值耐受电流kA5080100 4S短时耐受电流kA2031.540 额定短时关合电流(峰值)kA5080100 额定单个电容器组开断电流A630800 额定背对背电容器组开断电流A400400 寿命额定短路开断电流次数次505030 机械寿命次10000 其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分 全开断次数不大于60 配用操动机构CD或CT机构
