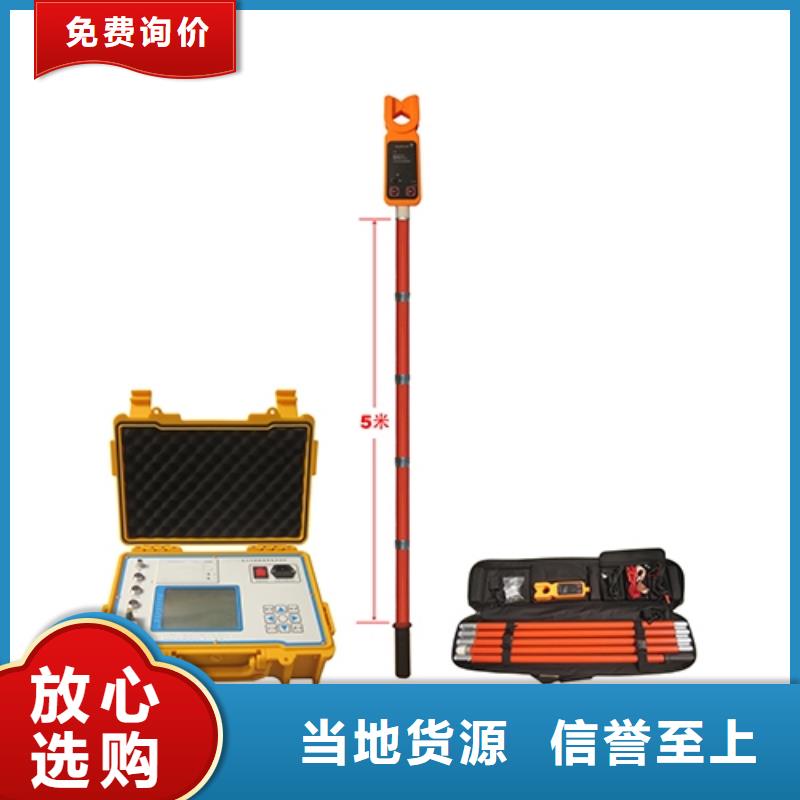

架空线路故障测试仪,【天正华意电气设备(钦州市分公司)tianzh3611-31】性价比高,服务周到,是你购买架空线路故障测试仪不错的选择,欢迎全国友人来场参观洽谈,真诚与您合作。联系人:杨经理,地址:平度市平安路2号。

架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与高压输出测试线插头端子连接，其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。7.1.2启动主机发送信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失；7.1.3采集器检测信号：将采集器挂在待检测线路上，采集器将会检测来自主机发送的直流脉冲信号，并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器，以免增大检测误差。7.1.4接收器进入“故障检测”界面，实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游，说明故障在该位置靠近信号注入侧；如果故障位置为下游，则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型：当检测到不稳定的变化的信号时，此时多为闪络接地；当检测有稳定的周期性信号时，此时的故障多为过渡电阻接地。

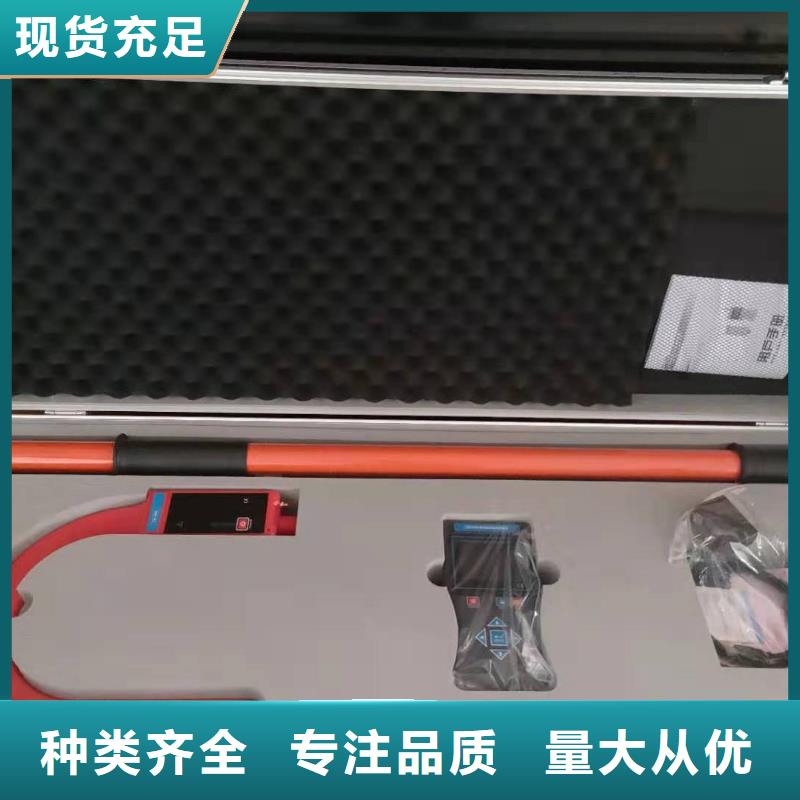

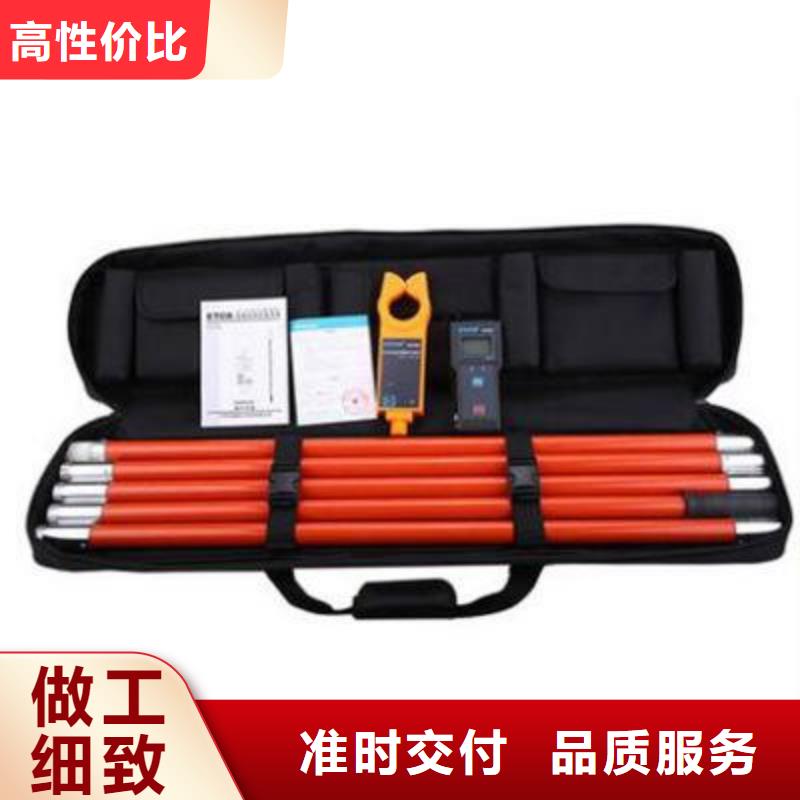

架空线路故障测试仪单相接地故障点巡查使用前确保巡查装置各仪器电量足够。4.4.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态），此功能也可以检测正常运行线路的负荷电流。4.4.2单相接地故障点定位在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“异频信号”， 按下“确定”按键，仪器自动输出电流至40mA。）建议使用二分法，将钳表）沿故障线路巡查，实时查看信号接收定位器显示的异频电流值（使用方法见1.3）。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。）检测完成，关闭所有设备电源，对信号发生装置进行充电。高阻接地查找在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“摇表信号”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据建议使用二分法拉路法确定接地故障点，即拉掉某一边或某一路，摇表测试为更大值时， 此边或此路为故障电路。?检测完成，关闭所有设备电源，对信号发生装置进行充电。注意事项在每次使用前应检查产品信号发生装置、信号采集器、信号接收定位仪电池电量足够；）本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线连接与断开应采用绝缘杆操作；设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意；在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确；操作完毕后，要将信号输出端对地放电；为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改。长期未使用本巡查装置时，定期对装置充电。请使用之前，详细阅读本仪器说明书。使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。常见故障处理当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电；

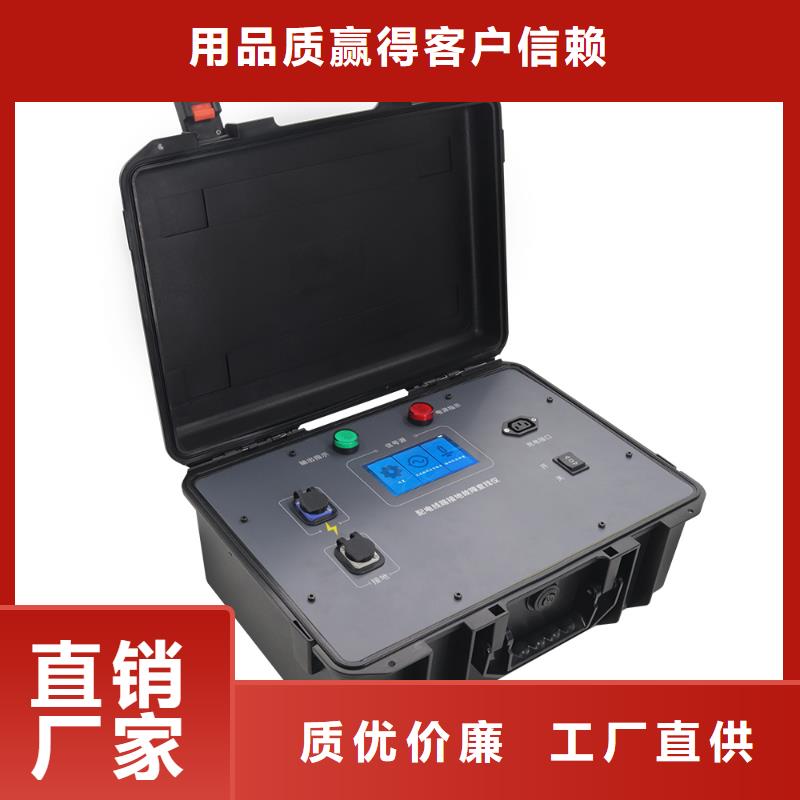

架空线路故障测试仪 装置外壳及试验接地接线完成后,按压[测试]键即可对装置的试验接地及装置内部的各相接地继电器接地状况进行预检，并给出对应的接地完好性判定结果，如提示接地不良，请重新检查并处理装置的接地线后再进行测试；2）如提示“设备试验接地及接地可靠良好”，可按[完成]键进入到“线路信息设置”选项菜单。3）按[退出]键返回开机界面。图（10）对应操作说明：1)根据光标反黑指示位,通过[上移]、[下移]键移动光标对线路信息进行设置，按压[设置]键后，可对选定信息参数通过1～9数字键或[上移] 、 [下移] 和[确定] 键设置和选择被测线路基本信息。2)线路信息设置完成后，按[保存]键自动存储记忆设置信息。3)按 [试验]键，进入到“线路类型选择项目”选项菜单。4)按[退出]键返回“测试系统接地完好性检测”上级菜单。说明：本菜单仅供用户打印报告时作为线路基本参考信息，设置的“线路长度”是为了根据实际测试结果计算线路公里值参数，便于与理论计算参数对比验证测试结果。11.3 线路类型选择项目菜单及高感应三相输电线路相位核对菜单界面线路类型选择项目图（11） 高感应三相相位核对图（12）图（11）对应操作说明：根据需要测试的线路类型，按压面板上对应的数字键1～6可进入相应测试子项目，按[退出]键返回上级菜单。图（12）对应操作说明：当遇到被测线路具有较高静电感应电压时，无法使用高压绝缘电阻表对线路进行绝缘测试及相位核对时，可使用带有高感应核相功能的装置对三相线路相位进行，按照线路类型（线路末端母线接入，线路末端接GIS组合电器），分别操作对应菜单进行核相，
