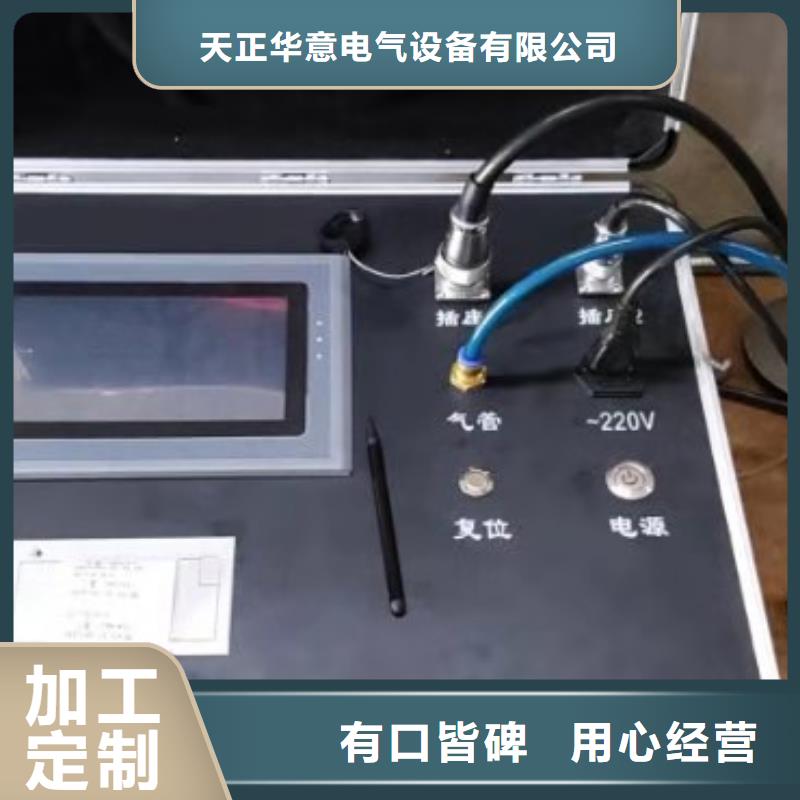

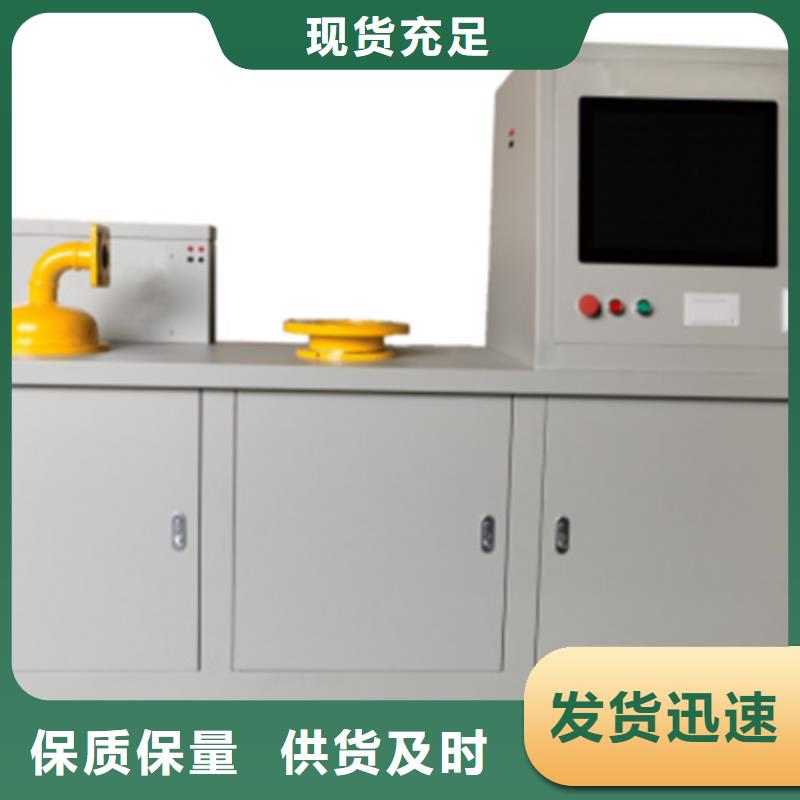

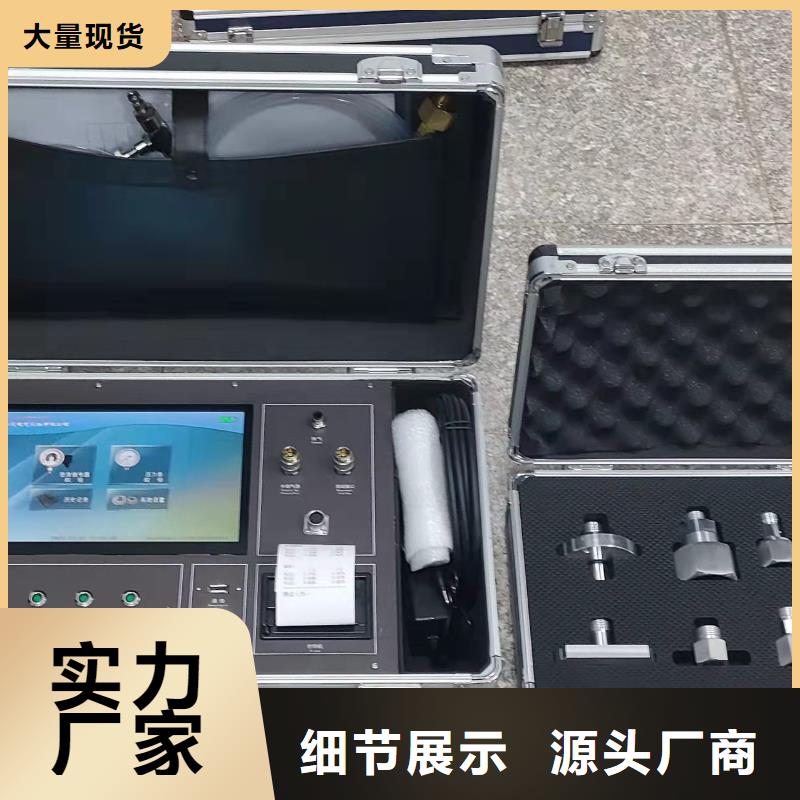

瓦斯继电器校验仪 产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成仪表面板如下图所示：图2. 仪表面板图开启压力试验可对压力释放阀的开启压力进行设置并启动测试。关闭压力试验可对压力释放阀的关闭压力进行设置并启动测试。

瓦斯继电器校验仪变压器用压力释放阀试验导则（摘要）1 开启压力试验将释放阀卡装在开启压力试罐上，在常温下向罐内充以压缩空气，调整进气量，进气的压力值到达开启临界值时，释放阀应连续间歇跳动，周期为1s~4s，每次跳动信号开关应切换和自锁。机械信号标志也应动作明显，应能正确判断释放阀已动作过，每次动作后，都要手动复位。2 关闭压力试验将释放阀卡装在关闭压力试罐上，打开进气阀，罐内压力开始上升，当释放阀跳起后，立即关闭进气阀。由于罐内压力仍大于释放阀的关闭压力，释放阀关闭。当压力表显示完全停止，说明释放阀已经完全关闭。此时的压力表显示即为释放阀的关闭压力值。关闭压力应符合下表的规定。试验不少于三次，取其中的值作为该释放阀的关闭压力值。

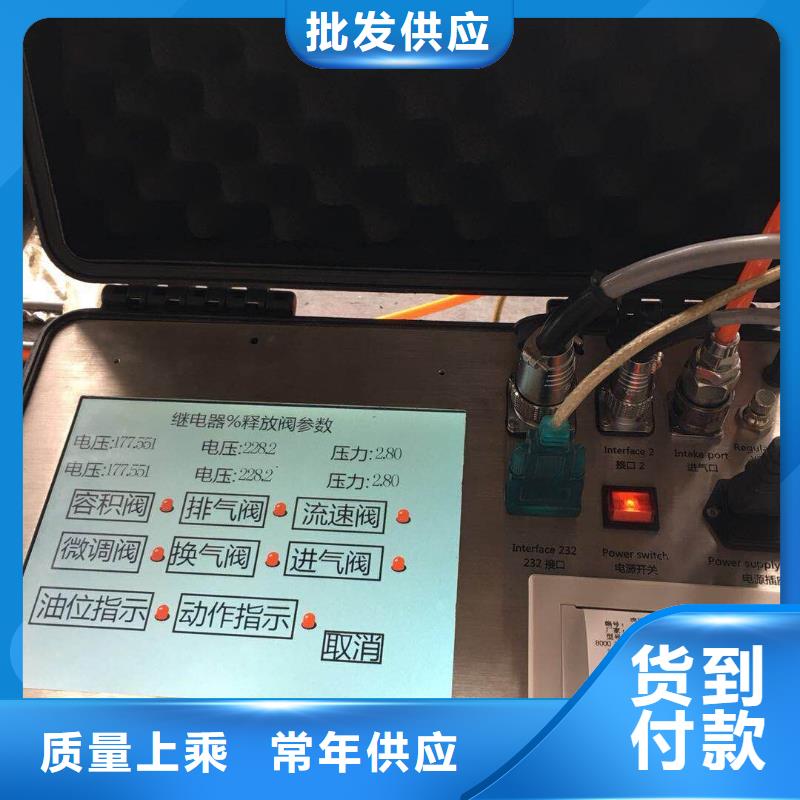

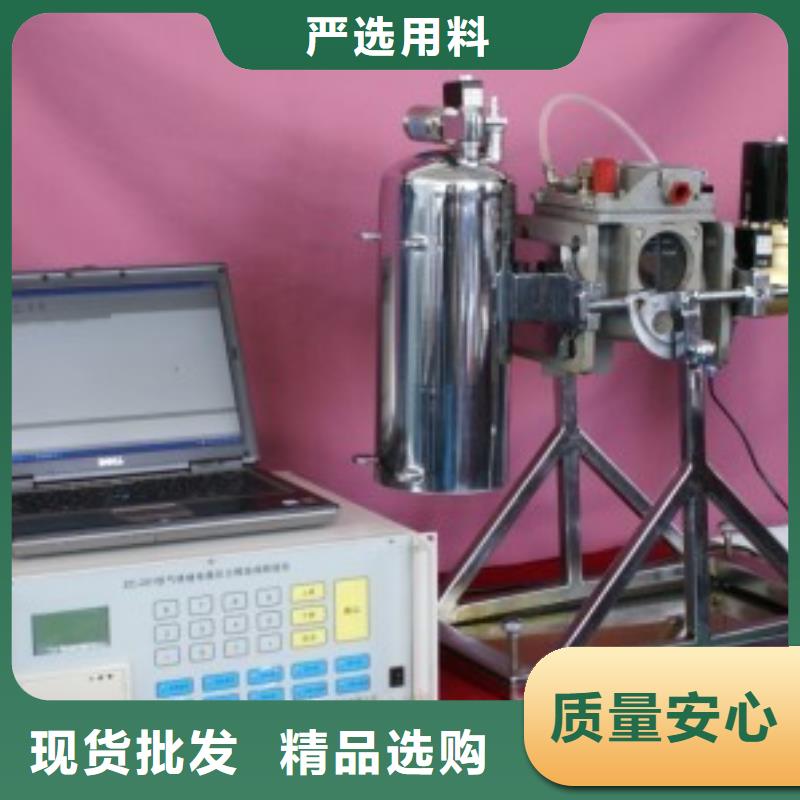

瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。
