我们的变压器变比测试仪产品视频已经准备好,它将为您呈现产品的完美细节,让您为之惊叹不已。
产品参数
产品价格666
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率4
工作温度45
变压器变比测试仪,【天正华意电气设备有限公司(齐齐哈尔分公司)tianzh3611-31】始终坚守品质底线,所售产品严格遵循标准,确保每一件变压器变比测试仪产品都达到行业水平。我们深知,品质是企业发展的基石,也是赢得客户信赖的关键。热诚欢迎各界朋友前来我厂洽谈业务,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号

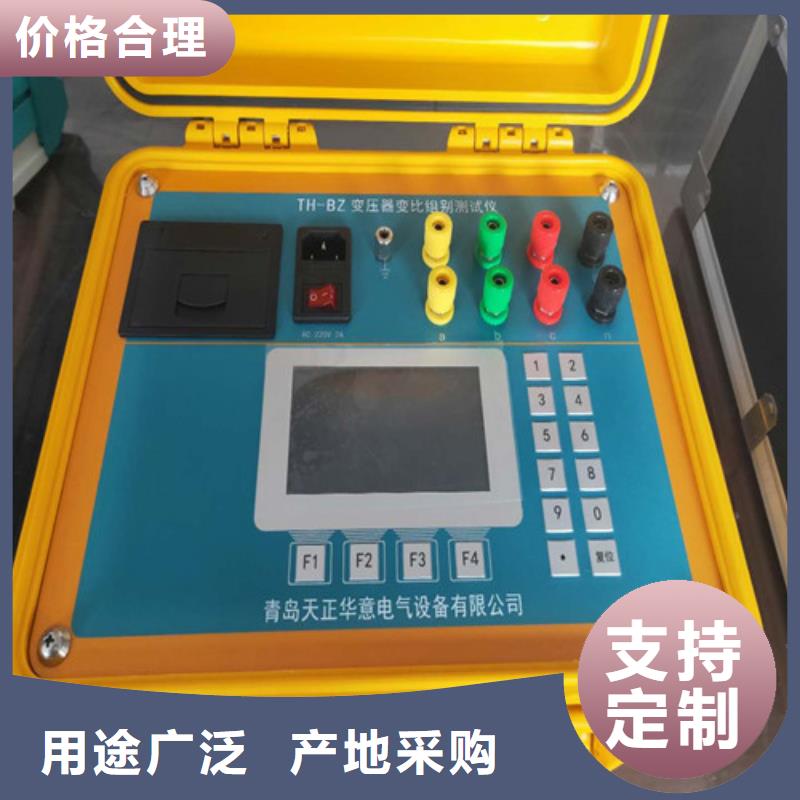

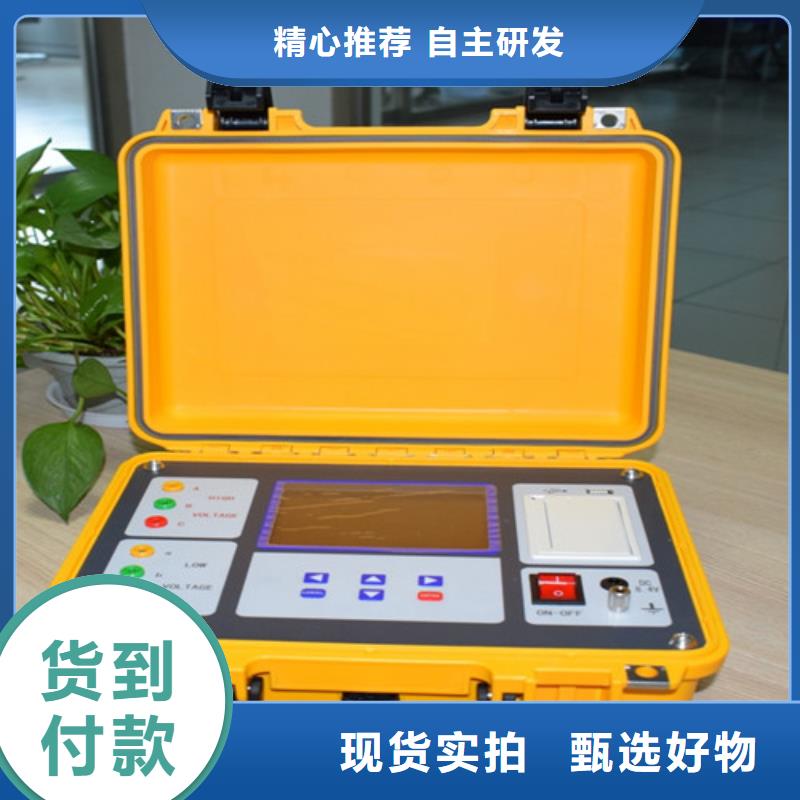

变压器变比测试仪技术指标1、变比测量范围:0.8~10000。2、测量速度快:1分钟内完成三相测试。3、测量精度: 高压侧电压的测量精度0.05%低压侧电压的测量精度0.1%变比测量精度 0.1%(0.8-1000)0.2%(1000-3000)0.3%(3000-10000)4、携带方便、适合野外作业。5、重量:3Kg三、工作原理框图四、结构外观仪器由主机和配件箱两部分组成,其中主机是仪器的核心,所有的电气部分都在主机内部,其主机采用手持式注塑机箱,坚固耐用,配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观-正、侧面图仪器顶端部分是变比测试航空插头,高压侧,低压侧端子。正面上部是彩色液晶屏,下部是标准30键的控制键盘;在仪器的右侧打开支架可看到USB接口、充电接口、RS232接口。3、键盘说明键盘共有30个键,分别为:存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2(ABC)、数字3(DEF)、数字4(GHI)、数字5(JKL)、数字6(MNO)、数字7(PQRS)、数字8(TUV)、数字9(WXYZ)、数字0、小数点、#、辅助功能建F1、F2、F3、F4、F5。各键功能如下:↑、↓、←、→键:光标移动键;在主菜单中用来移动光标,使其指向某个功能菜单,按确认键即可进入相应的功能;在参数设置功能屏下上下键用来切换当前选项,左右键改变数值。键:确认键;在主菜单下,按此键显示菜单子目录,在子目录下,按下此键即进入被选中的功能,另外,在输入某些参数时,开始输入和结束输入。退出键:返回键,非参数输入状态时,按下此键均直接返回到主菜单。回车键:确认键,用来确认使所设置的参数生效或者进入所选择的屏。存储键:用来将测试结果存储为记录的形式。查询键:用来浏览已存储的记录内容。设置键:在主菜单按下此键,直接进入参数设置屏。切换键:出厂调试时生产厂家使用,用户不需用到此键。自检键:保留功能,暂不用。帮助键:用来显示帮助信息。数字(字符)键:用来进行参数设置的输入(可输入数字或字符)。小数点键:用来在设置参数时输入小数点。#键:保留功能,暂不用。F1、F2、F3、F4、F5:辅助功能键(快捷键)。用来快速进入辅助功能界面或实现相应的功能。
变压器变比测试仪注意事项6.1 变比测试6.1.1 对于具有多个分接位的变压器,输入额定高、低压电压值、分接间距、额定档位,是为了使测试结果可以自动计算出误差值,以及分接开关所处的分接位。如果上述参数输入正确,则测试各个分接位时都可以自动计算出该分接位的变比误差值以及该分接位的具体位置,不必再做数据改动。6.1.2 有载分接开关19档的变压器,若9、10、11分接是同一个值,仪器输入额定分接位时应输入9,此时12分接位以后,仪器显示分接位置比实际位置小2。6.1.3 本仪器分接位置的设置按高压侧调压设计,是假设1分接为电压挡位,如果电压反向设计或分接开关在低压侧的变压器,显示分接位置和实际分接位置倒置。6.1.4 三相变压器铭牌上的变比是指不同电压绕组的线电压之比,因此,不同接线方式的变压器,其变比与匝数比有如下关系:一次、二次侧接线相同的三相变压器的电压比等于匝数比;一次侧、二次侧接线不同时,Y-d接线的匝比值等于变比值除以,D-y接线的匝比值等于变比值乘以。6.2直阻测试6.2.1在无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。6.2.2在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。6.2.3在高压端子测试过程中,变压器中压和低压端必须开路。7 售后服务7.1 本公司产品随机携带产品保修单,订购产品交货时,请当场检验并填好保修单。7.2 自购机之日起,凭保修单保修两年,终身维护。在保修期内,维修不收维修费;保修期外,维修调试收取适当费用。7.3 属下列情况之一者不予保修:7.3.1 用户对产品有自行拆卸或对产品工艺结构有人为改变。7.3.2 因用户保管或使用不当造成产品的严重损坏。7.3.3 属于用户其它原因造成的损坏。
变压器变比测试仪主要功能与特点:1.全自动变比测量功能,无需设置任何参数即可自动完成三相变比和组别的测量,轻松操作,一按即可。2.可自动测量三相、单相变压器变比,并可计算变比误差。3.内置三相信号源,可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图,直观明了,仪器自带自校功能,可根据自校结果判别测试线或仪器故障。5.可自动跟踪变压器有载分接开关位置,并自动指示当前分接点。6.可显示变压器一次二次的电压波形图及相位关系,可测量变压器一二次电压谐波谐波,方便分析变压器故障。7.完善可靠的自动保护功能,确保各种异常情况下仪器完好无损。8.体积小,重量轻,测量准确,速度快(约3秒测试完成)。9.可存储或打印全部测量结果,仪器内置128M存储器(可扩展4G存储卡),可用优盘导出数据库,或上传到计算机。数据库支持excel电子表格打开方式,方便编辑打印或存档。10.采用7寸真彩触摸屏操作,emwinGUI界面,支持汉字输入,操作简单方便。不掉电日历,时钟功能,可随时存储测试时间。11.可支持蓝牙或串口打印机现场打印记录。
